Abnäher verlegen und Schnitteile stückeln, Teil 3: Vergleich Papier vs Abnäher verlegen mit Valentina

Hallo ihr Lieben,

momentan bin ich ja schwer mit meiner Weste nach Maß beschäftigt. Nachdem ich mit einem Fertigschnitt herumexperimentiert habe und nicht so richtig zufrieden war, wurde es Zeit, meine eigene Weste zu konstruieren. Mit Valentina und nach meinen Maßen, versteht sich. Mit Westen kann man herrlich experimentieren, was Passform und Abnähergestaltung anbelangt, denn sie sind recht schnell genäht und brauchen nicht viel Stoff. Auch kann man toll stückeln, das habe ich Euch ja hier bereits gezeigt. Ich zeige Euch daher heute mal, wie man Abnäher in Valentina verlegt, im Vergleich dazu nochmal auf (virtuellem) Papier. Ich habe dazu auch ein Video erstellt,  Ihr findet es hier: Schnittmustererstellung mit Valentina, Teil 6: Abnäher verlegen oder auch über meine Tutorial-Seite zu Valentina.

Abnäher verlegen: Die Theorie

Wenn man mit Valentina arbeitet, geht das im Prinzip genauso wie wenn man das Ganze mit Papierschnitten macht. Es ist nur schwerer zu durchblicken, wenn man nicht selber am Rechner sitzt. Daher erläutere ich hier erst mal das Vorgehen anhand eines gezeichneten Schnittmusters (= "Papierschnitt").

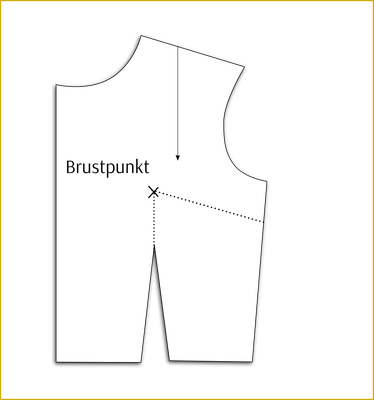

  1. Zuerst müsst ihr, sofern das bei Eurem Sloper nicht ohnehin so ist, den Abnäher bis zum Rotationspunkt = Brustpunkt verlängern.
  2. Außerdem zeichnet ihr eine Linie vom Brustpunkt zu der Stelle an der der neue Abnäher liegen soll. Das kann wie hier seitlich sein, der Abnäher kann aber auch in die Schulter oder Armausschnitt verlegt werden.
  3. Dann schneidet ihr entlang der gestrichelten Linien auf.
  1. Jetzt habt ihr ein loses Teil, welches ihr verschieben könnt. Manche lassen am Brustpunkt etwas Papier stehen, das die Spitze fixiert.
  2. Rotiert das lose Teil um den Rotationspunkt, so das der ursprüngliche Abnäher zugelegt wird. Dafür öffnet sich ein neuer Abnäher mit dem gleichen Abnäherinhalt.

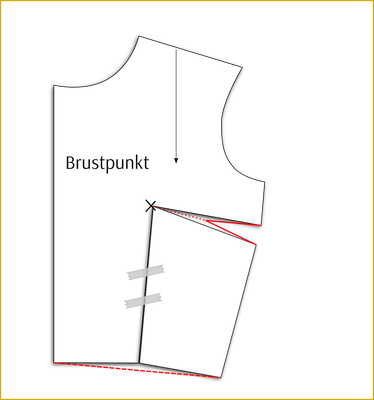

  1. Klebt den alten Abnäher zu und zeichnet den neuen Abnäher ein. Ein "echter" Abnäher reicht nie bis zum Rotationspunkt, sonst würde man einen Tüteneffekt à la Madonna bekommen :-)
  2. Ggf. müsst ihr noch die untere Kante etwas ausgleichen.

Am Computer mit Valentina

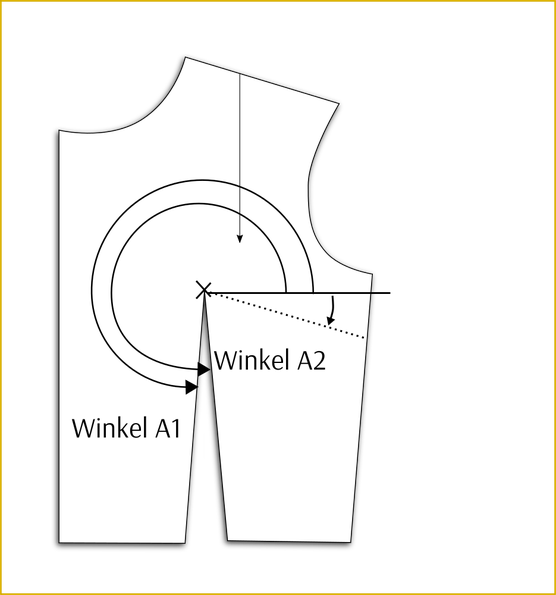

Den Winkel berechnen

Wir wollen das Schnittteil rotieren, und zwar genau um den Winkel des ursprünglichen Abnähers. Dann schließt sich der erste Abnäher, und ein neuer Abnäher öffnet sich an einer anderen Stelle. Dieser neue Abnäher hat wieder den gleichen Abnäherinhalt = Winkel.

Winkel gegen den Uhrzeigersinn sind dabei positiv, Winkel gegen den Uhrzeigersinn negativ. Jeder Winkel kann also mit dem Uhrzeigersinn (negative Zahl) oder gegen den Uhrzeigersinn (positive Zahl) angegeben werden. Daraus ergibt sich für den ursprünglichen Abnäherwinkel:


-(Winkel Abnäher2 - Winkel Abnäher 1).

Umsetzung in Valentina

In Valentina kann man, analog zum Papierschnitt, Teile und Punkte rotieren und verschieben.

  1. Falls noch nicht vorhanden, definiere einen Punkt auf der Seitennaht an der Stelle, wo der neue Abnäher liegen soll. Hier ist das ein Brustabnäher.

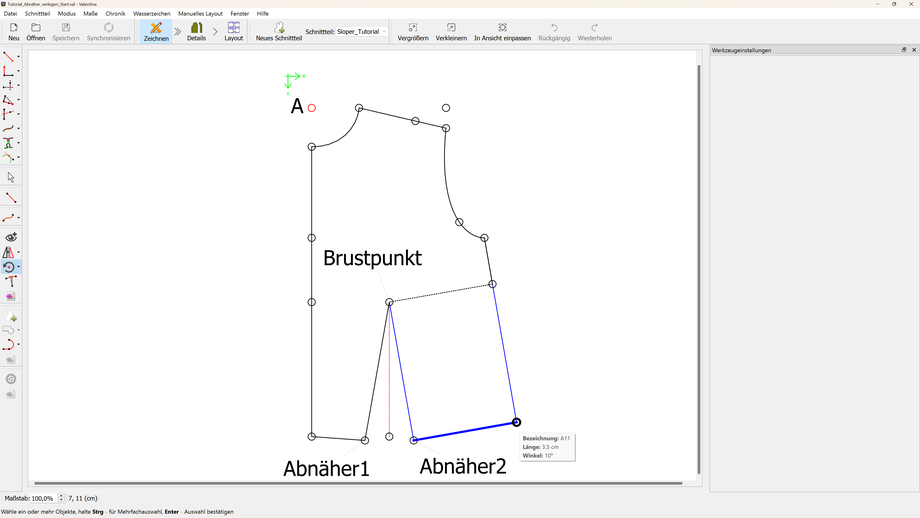

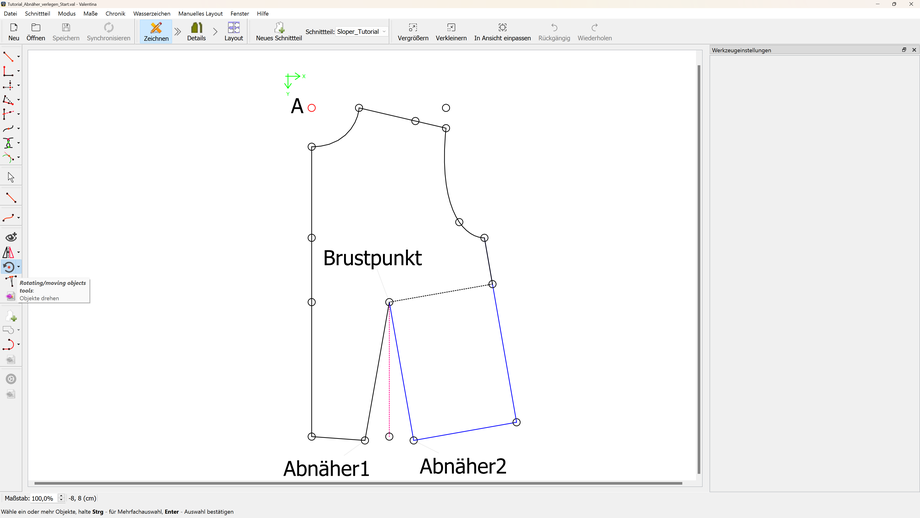

  2. Klickt auf das Rotationswerkzeug links (Kreis-Symbol mit rotem Punkt). Wähle die Punkte und Kurven, die rotiert werden sollen. Für Mehrfachauswahlmuss man dabei Ctrl gedrückt halten. Die genauen Anweisungen für jeden Schritt werden unten in der Leiste angezeigt.
  1. Wenn ihr alles ausgewählt habt, bestätigt mit Enter.
  1. Wählt dann den Rotationspunkt (hier Brustpunkt) und bestätigt mit Enter.

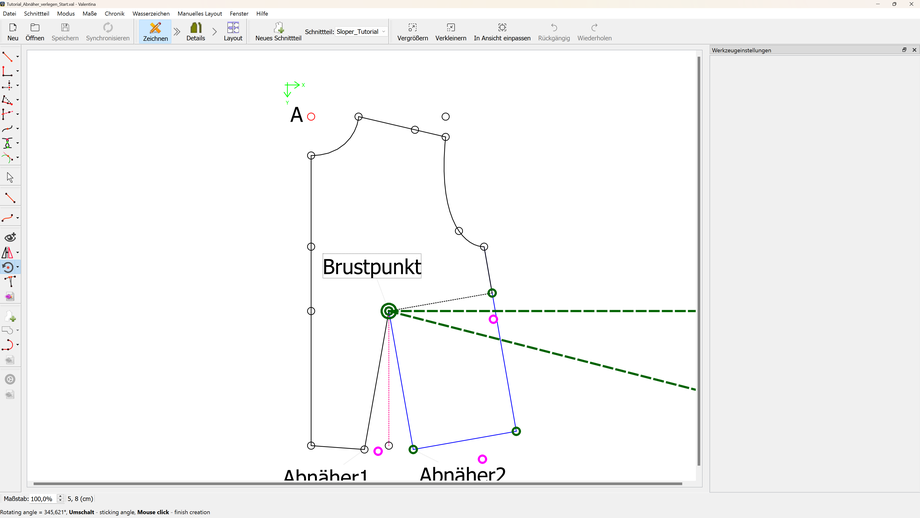

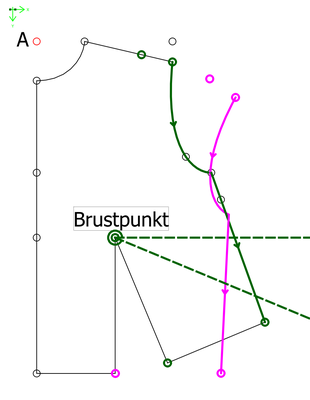

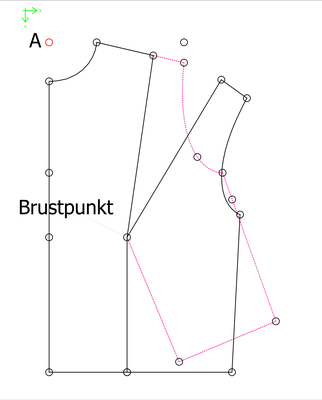

  2. Jetzt könnt ihr die Teile rotieren. Ich mache das zunächst grob per Augenmaß und klicke, um die Position zu fixieren. Du kannst aber auch das Menü offen lassen und gleich zu Punkt 6 springen.
  1. Klickt dann auf einen beliebigen rotierten Punkt, um das Menü erneut zu öffnen.

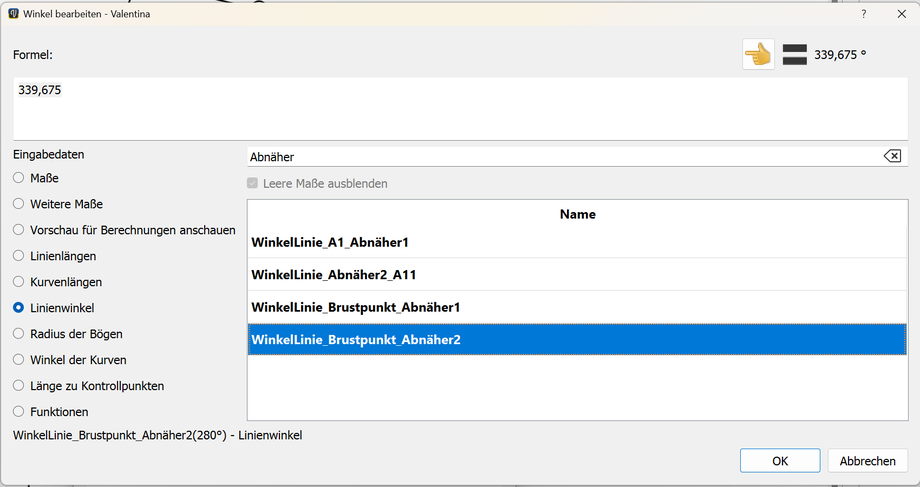

  2. Klicke auf den Formel-Button (fx). Ein Fenster zur Berechnung öffnet sich.
  3. Wähle Linienwinkel.
  4. Benutze das Suchfeld, um nach den Linien vom Brustpunkt zu Abnäher 1 bzw. 2 zu suchen. Per Doppelklick oder dem Hand-Symbol oben rechts können diese eingefügt werden.

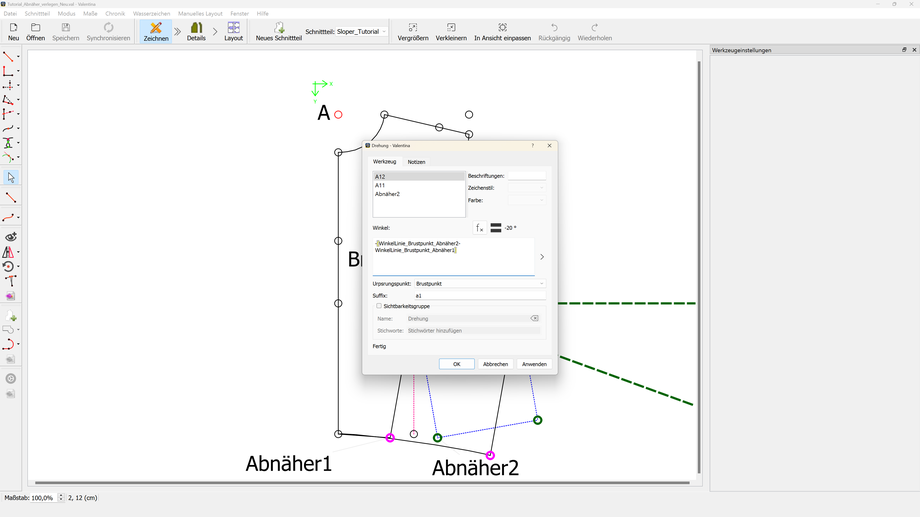

  1. Bestätigt mit Ok. Nun seht ihr im Winkelfeld die Formel.

Andere Abnäherformen

Man kann natürlich auch andere Abnäher gestallten, z.B. Prinzessnähte oder Wiener Nähte. Man kann auch nur um die Hälfte des ursprünglichen Winkels rotieren, somit verteilt man den ursprünglichen Abnäher auf zwei Abnäher.
